一、综述

QS-D10t～50t型称重传感器以贴有应变片的弹性体为敏感原件，在外接激励电源后，输出与外加负荷（力）成正比例的信号，它与相应的仪器配套，可广泛用于汽车衡、配料衡、包装秤等各种电子衡器和自动称重系统。此外，还可以选用不同形式的配套仪器，以满足计量、检测、调节及控制等其它应用要求。QS-D10t～50t型称重传感器精度高，可靠性好，安装方便，各项性能稳定，具有良好的防尘防潮等措施，可在各种自然环境下正常工作。

二、传感器简介:

传感器弹性体采用优质专用金属材料，在应变敏感区域表面上粘贴 R1、R2、R3及R4四片（组）应变计，组成惠斯汀电桥，当受外力F作用时，弹性体变形，引起应变计R1、R3受拉伸，电阻值变大；R2、R4受压缩，电阻值减少，使电桥失去平衡，输出与外力F成正比的电压信号。

三、结构特性

传感器弹性体结构特殊，抗弯、抗扭性好，从而提高传感的自振频率和抗倒、抗偏、抗干扰等特性，传感器安装连接可采用专用连接构件，安装方便、可靠。

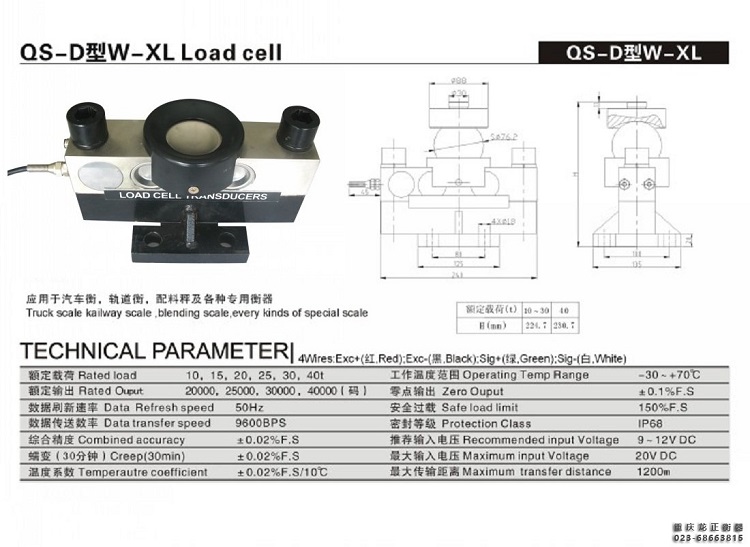

四、主要技术单项指标

模块有较分辨率：100000码

数据刷新速率:50HZ 书

通讯波特率：9600BPS

准确度等级：±0.02%F.S

蠕变（30min）: ±0.02 %F.S

温度系数：±0.02%F.S/10℃

使用温度范围：-10℃~+40℃

零点输出：±0.1%F.S

安全过载密封等级：IP68

推荐输入电压：9~12VDC

最大输入电压：20DVC
