电子皮带秤承重装置的秤架结构主要有双杠杆多托辊式、单托辊式、悬臂式和悬浮式 4种。双杠杆多托辊式和悬臂式秤架的电子皮带秤计量段较长，一般为2～8组托辊，计量准确度高，适用于流量较大、计量准确度要求高的地方。单托辊式和悬浮式秤架的电子皮带秤的皮带速度可由制造厂确定，适用于流量较小的地方或控制流量配料用的地方。

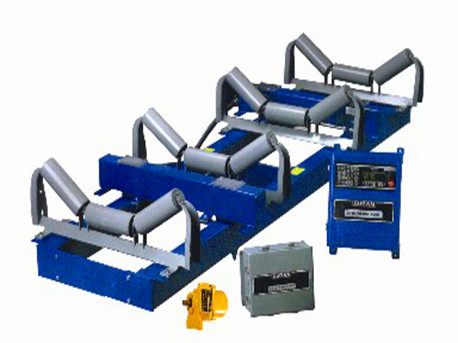

矿用电子皮带秤和防爆皮带秤：

矿用电子皮带秤和防爆皮带秤同属一个系列，主要都作用于矿内井下工作，都是为了人身安全而设计出来的，也分为矿上和矿下两部分装置组成，操作人员只需要站在地面的操作室里对电脑PC系统进行就可以全程遥控监控井下作业。

1·采用先进的远程通讯方式，通讯距离可达20KM以上。

2·在井下数显分机、上位工控主机两处三种方式同时存储产量数据、永久保存。

3·井下数显分机、上位工控主机双向通讯，可在井下、井上两处进行系统调试、校验。

4·上位机可与矿内、矿务局的局域网联网完成计量数据共享。

系统设备组成：

隔爆兼本安称重传感器、隔爆兼本安电源、隔爆兼本安电子秤数显分机、防爆接线箱、本安型远端显示表。

各部分设备介绍：

1.电子皮带秤秤体：由称重传感器、称重架、多组托辊等组成。

2.隔爆兼本安电源：隔爆箱、本安电路等部分组成，可将井下AC36/127/660V转成+12V、+5V等本安型电源以供控制主机、传感器用。
